1,Introduction :

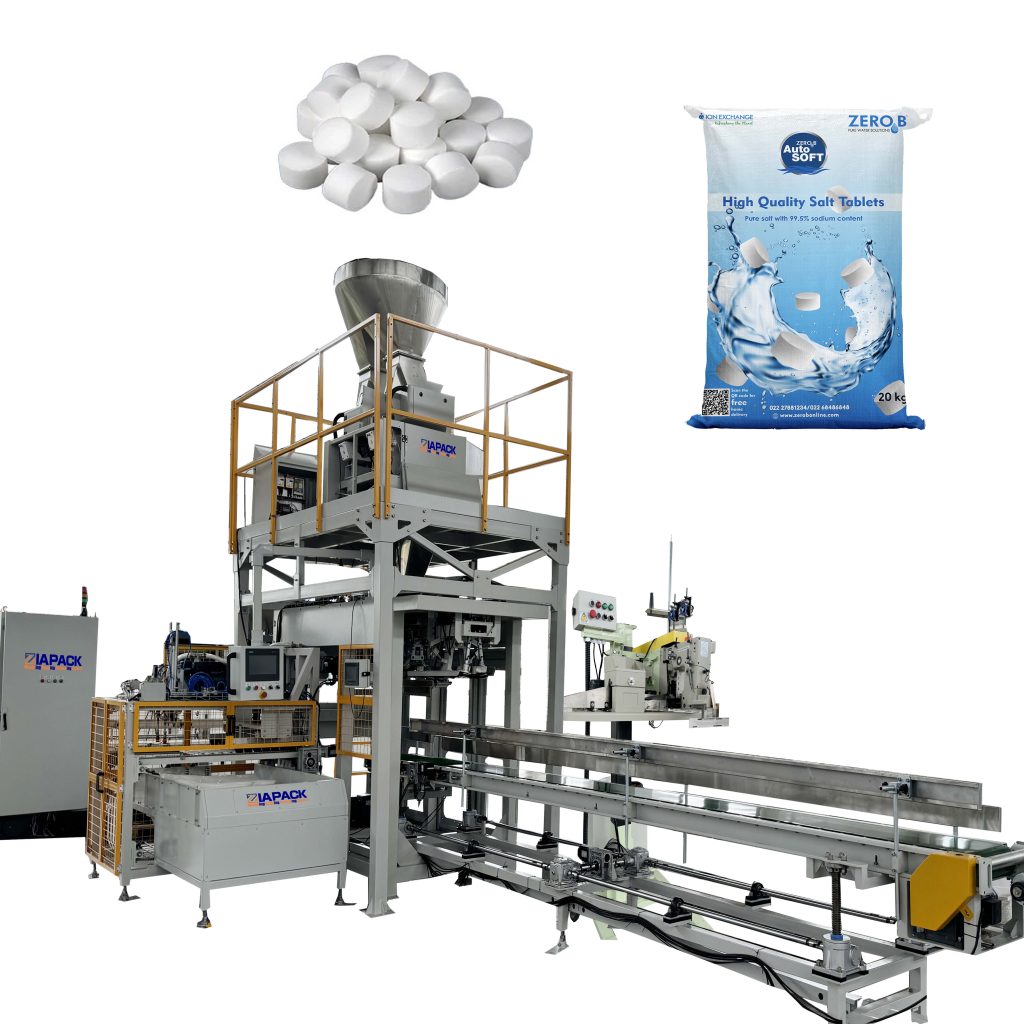

This line is special design for automatic feeding the bulk salt tablets bagging in to 25kg PE bag and PP woven bag then sealing the bag .According the client requirement we also need offer the automatic weight check and palletizing .The seller completed the design, manufacturing and supply of the production line in strict accordance with the technical requirements and combined with its own packaging line design experience in the sugar industry.
આ યુનિટમાં બેગ સ્ટોરેજ બિન, બેગ લેવા અને સૉર્ટ કરવા માટેનું ઉપકરણ, બેગ લોડિંગ રોબોટ, બેગ ક્લેમ્પિંગ અને અનલોડિંગ ડિવાઇસ, બેગ પુશિંગ ડિવાઇસ, બેગ માઉથ ગાઇડ ડિવાઇસ, વેક્યુમ સિસ્ટમ અને કંટ્રોલ સિસ્ટમનો સમાવેશ થાય છે.
વિશેષતા
૧). પેકેજિંગ બેગ માટે વ્યાપક અનુકૂલનક્ષમતા. પેકેજિંગ મશીન બેગ ચૂંટવાની પદ્ધતિ અપનાવે છે, એટલે કે, બેગને બેગ તૈયારી વેરહાઉસમાંથી લેવામાં આવે છે, બેગને કેન્દ્રમાં અને સ્થિત કરવામાં આવે છે, બેગ આગળ મોકલવામાં આવે છે, બેગનું મોં સ્થિત કરવામાં આવે છે, બેગ પહેલાથી ખોલવામાં આવે છે, બેગ લોડિંગ મેનિપ્યુલેટર બેગનું મોં ખોલવા માટે બેગના મોંમાં છરી દાખલ કરે છે, અને પછી બેગ ઉપર લઈ જાય છે.
૨). બેગ લોડિંગ મેનિપ્યુલેટર આર્મ સર્વો મોટર દ્વારા ચલાવવામાં આવે છે. મોટાભાગના અન્ય ઉત્પાદકોના ન્યુમેટિક મેનિપ્યુલેટરની તુલનામાં, તેમાં ઝડપી ગતિ, સરળ બેગ લોડિંગ, કોઈ અસર નહીં અને લાંબી સેવા જીવનના ફાયદા છે.
૩). બેગ ક્લેમ્પિંગ અને અનલોડિંગ ડિવાઇસ બેગ ક્લેમ્પિંગ ઓપનિંગ પર બે પ્રોક્સિમિટી સ્વીચોથી સજ્જ છે, જેનો ઉપયોગ પેકેજિંગ બેગ ઓપનિંગ સંપૂર્ણપણે ક્લેમ્પ્ડ છે કે નહીં અને બેગ ઓપનિંગ સંપૂર્ણપણે ખુલ્લું છે કે નહીં તે શોધવા માટે થાય છે. આ ખાતરી કરે છે કે પેકેજિંગ મશીન ખોટું ન ગણે અને જમીન પર સામગ્રી ન ફેલાવે, જે પેકેજિંગ મશીનની ઉપયોગ કાર્યક્ષમતા અને સ્થળ પરના સંચાલન વાતાવરણમાં સુધારો કરે છે.

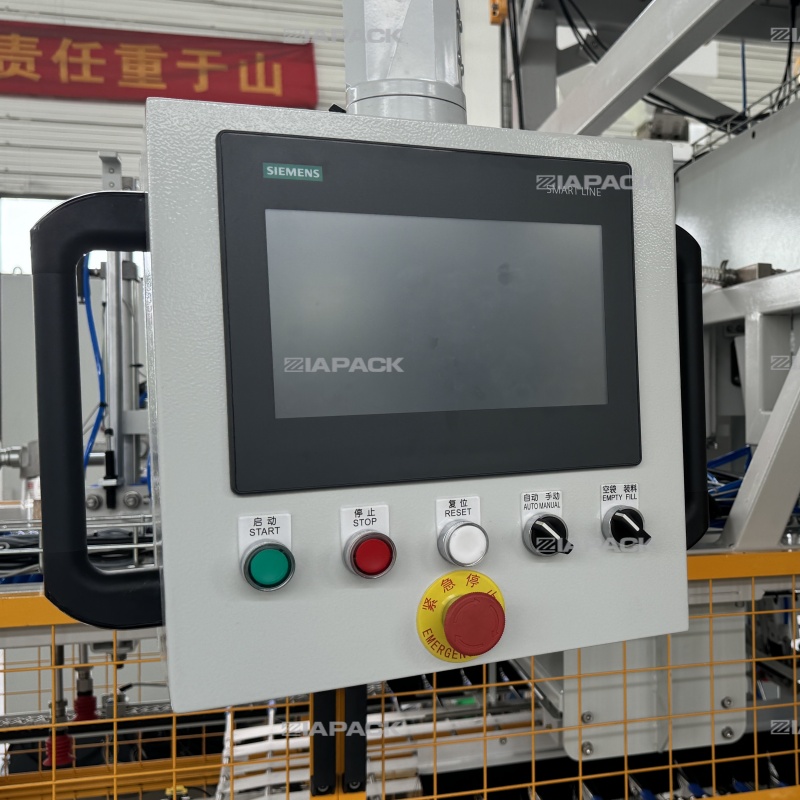

૪). પેકેજિંગ મશીનનું પેરામીટર સેટિંગ ટચ સ્ક્રીન પર પૂર્ણ થાય છે. માનવ-મશીન મૈત્રીપૂર્ણ ટચ સ્ક્રીન ઓપરેશન ઇન્ટરફેસ સમગ્ર મશીનની ઓપરેટિંગ સ્થિતિનું વ્યાપકપણે નિરીક્ષણ કરી શકે છે. ઓટોમેટિક ફોલ્ટ ડિસ્પ્લે અને પ્રોસેસિંગ પદ્ધતિ પ્રોમ્પ્ટ જાળવણી કર્મચારીઓને ટૂંકા સમયમાં ફોલ્ટનો સામનો કરવાની મંજૂરી આપે છે.
૫) સોલેનોઇડ વાલ્વ જેવા વાયુયુક્ત ઘટકો અને ટચ સ્ક્રીન અને વજનના સાધનો જેવા ચોકસાઇ ઉત્પાદનો બધા સીલબંધ અને એક્સપોઝર વિના સ્થાપિત થયેલ છે. તે ધૂળવાળા વાતાવરણમાં ઉપયોગ માટે યોગ્ય છે, જે ખાતરી કરે છે કે સાધનો લાંબા સમય સુધી ચાલે છે.
૬) પેકેજિંગ મશીનના બધા નિયંત્રણ ઘટકો અને એક્ઝિક્યુટિવ ઘટકો પ્રખ્યાત સ્થાનિક અને વિદેશી કંપનીઓ દ્વારા બનાવવામાં આવે છે, જે સાધનોના લાંબા ગાળાના, સ્થિર અને વિશ્વસનીય સંચાલનને સુનિશ્ચિત કરે છે.
૭) તેમાં ફોલ્ટ સ્વ-નિદાન કાર્ય અને શ્રાવ્ય અને દ્રશ્ય એલાર્મ સિસ્ટમ છે જે ઉદ્ભવતી કોઈપણ સમસ્યાઓને તાત્કાલિક ચેતવણી આપે છે.
8) સરળ અને અનુકૂળ ઓપરેટિંગ પ્લેટફોર્મ ઓપરેટરો માટે મશીનનું સંચાલન અને દેખરેખ રાખવાનું સરળ બનાવે છે.
તકનીકી પરિમાણો:
પેકેજિંગ ક્ષમતા 600 બેગ/કલાક
નિયંત્રણ પદ્ધતિ પ્રોગ્રામેબલ કંટ્રોલર (PLC)
સામગ્રી: સામગ્રીના સંપર્ક સપાટી માટે 304 સ્ટેનલેસ સ્ટીલ, ફ્રેમ સુરક્ષા માટે 304 સ્ટેનલેસ સ્ટીલ, વગેરે.
Weighing sensor maximum setting valve :30kg
હવાનો વપરાશ ~ 600NL/મિનિટ
પાવર સપ્લાય એસી 380V 50Hz ~ 15kw
Supply list of main components of equipment
NO | આઇટમ | Manufacturer (origin) | Install area |
01 | પીએલસી | Siemens (Germany) | પેકિંગ મશીન |
02 | Display | Siemens (Germany) | પેકિંગ મશીન |
03 | Weighing sensor | Mettler Toledo (Switzerland) | electronic scale |
04 | Vacuum pump | Shanghai Zhongde | પેકિંગ મશીન |
05 | Servo motor | Inovance | પેકિંગ મશીન |
06 | Step motor | SEW | Conveyor |
07 | Pneumatic part | SMC (Japan) | પેકિંગ મશીન |
08 | Magnetic switch | SMC (Japan) | પેકિંગ મશીન |
09 | One-way throttle valve | SMC (Japan) | પેકિંગ મશીન |
10 | The electromagnetic valve | SMC (Japan) | પેકિંગ મશીન |
11 | Indication | Schneider AG (France) | પેકિંગ મશીન |
12 | Low voltage circuit breaker | Schneider AG (France) | Conveyor |
13 | ઇન્ટરમિડિયેટ રિલે | Schneider AG (France) | પેકિંગ મશીન |
14 | fuse | Schneider AG (France) | પેકિંગ મશીન |
15 | air switch | Schneider AG (France) | પેકિંગ મશીન |
16 | Knob | Schneider AG (France) | પેકિંગ મશીન |
17 | Frequency converter | ડેલ્ટા | પેકિંગ મશીન |
18 | AC contactor | Schneider AG (France) | પેકિંગ મશીન |
19 | Sewing machine head | New Lang (Japan) | bag sewing machine |
